1. In het zonne-energiesysteem, om de verbindingslijn te verminderen, eenvoudig onderhoud te plegen, verliezen te verminderen, de systeemstructuur te optimaliseren, de veiligheid en betrouwbaarheid van items te verbeteren, is de PV-combinator meestal nodig tussen de zonnepanelen en de omvormer.
2. Behalve de PV-verbindingsfunctie, moet de pc-combinator ook een tegenstroompreventie, overstroombeveiliging, overspanningsbeveiliging, bliksembeveiliging, enz. Een reeks perfecte beveiligingsfuncties hebben, waarbij ondertussen de bedrijfstoestand, stroom, spanning wordt gecontroleerd en stroom na de kruising, afleiderstatus, verzameling van DC-stroomonderbrekerstatus en boogdetectie, lekdetectie (optioneel) enzovoort.

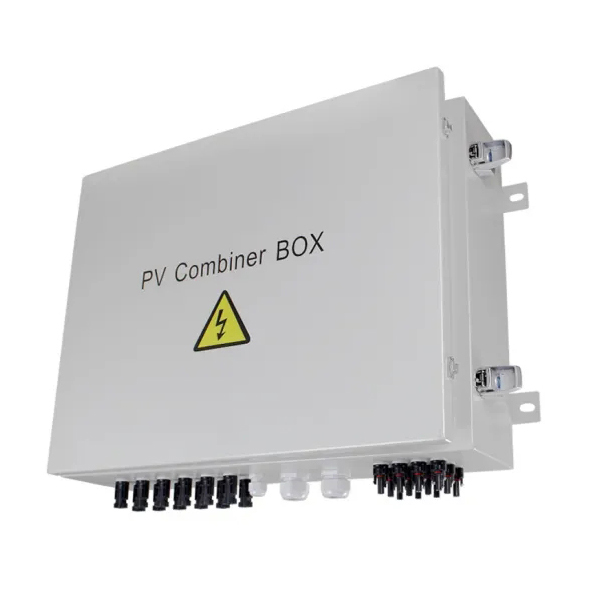

3. De PV-combinerbox die we vervaardigen is uitgerust met alle bovengenoemde functies, configuratie met on-grid/off-grid zonne-omvormer om een complete set zonne-energiesystemen te vormen.
4. Bij het kiezen van de PV-combinerbox, op basis van het ingangs-dc-spanningsbereik en het uitgangsvermogen van de omvormer, zal een bepaald aantal panelen in serie worden geschakeld als een string, bepaalde strings parallel zullen worden aangesloten op de PV-combinerbox voor junction, via controle van stroomonderbreker en bescherming van afleider, voer dan naar de omvormer.
1. Conform CGC/GF002:2010, PV Array Junction Box Technische specificaties:
2. Toegestane maximaal 24 strings panelen om aan te sluiten, nominale spanning van elke string is 10A, maximaal 15A
3. Totale uitgangsstroom is 250A, de maximale spanning is 1000Vdc
4. Voor elke string, hoogspanningszekering en anti-verbindingsbeveiliging.
5. Uitgerust met PV-hoogspanningsafleiderbeveiliging;
6. PV-hoogspanningsstroomonderbreker regelt de output, drukbestendige DC1200V, smeltstroom is optioneel;
7. In lijn met buitenopstelling, beschermingsklasse IP65
8. Isoleer de RS485-poort die wordt gebruikt voor gegevenscommunicatie op afstand, ondersteun het MODBUS-RTU-protocol.
9. Ingebouwde uitgebreide beveiligingsalarmfunctie, niet alleen de verscheidenheid aan alarmparameters is programmeerbaar, maar ook kan elke alarmfunctie worden ingesteld "Aan" of "Uit)
10. Realtime de schadelijke boog in het DC-circuit, zodra er een schadelijke boog is, zal een alarm werken en direct de uitschakelschakelaar maken en het foutcircuit afsnijden, dienovereenkomstig de brandramp, enz. Van de boog voorkomen.
Model | CSPVB/24-1 |
elektrische parameter: | |
Maximale gelijkspanning van het systeem | 1000V 1000 |
Maximale ingangsstroom voor elke string | 15A |
Maximale invoerreeksen | 24 |
Maximale uitgangsschakelstroom: | 360A |
Maximale omvormer MPPT | N |
Aantal uitvoerreeksen | 1 |
Bescherming tegen bliksem | |
Categorie van test | Graad 2 bescherming |
Nominale ontlaadstroom | 20kA |
Maximale ontlaadstroom: | 40kA |
Spanningsbeveiligingsniveau: | 3.8kV |
Maximale continue bedrijfsspanning Uc | 1050V |
Polen | 3P |
Structuurkenmerk: | Stekker-drukmodule |
Systeem | |
Beschermingsgraad: | IP65 |
Grootte van de waterdichte ingangsaansluiting: | PG9/PG11 |
Grootte van de waterdichte uitgang: | PG21~PG29 |
Uitgangsschakelaar: | DC-stroomonderbreker (standaard)/ DC-scheidingsschakelaar (optioneel) |
MC4R waterdichte connectoren | Standaard |
PV DC-zekering | Standaard |
PV overspanningsbeveiliging | Standaard |
Bewakingsmodule (optioneel) | Detecteer stroom van elk kanaal, busspanning, de status van stroomonderbreker en bliksembeveiliging, doostemperatuur; |
Hulpvoeding | Hulpvoeding: AC85V~265V /DC24V(±10%)/DC200V~1000V |
Communicatiemodus/protocol (optioneel) | RS485-bus/standaard MODBUS-RTU-protocol |
Prevent-reverse-functie (optioneel) | Kan worden uitgerust met een gemodulariseerde en ingekapselde preventie-omgekeerde diode |
Doos materiaal | Heet gegalvaniseerd staal/roestvrij staal/koudgewalste plaat |
Installatie methode | Type wandmontage |
Bedrijfstemperatuur: | -40°C ~ + 85°C |
Hoogte | 4km |
Toegestane relatieve vochtigheid | 0-95%, geen condensatie geen corrosief gas |
Mechanische parameter: |
|
Breedte x hoog x diepte (mm) |
850x500x200 |
