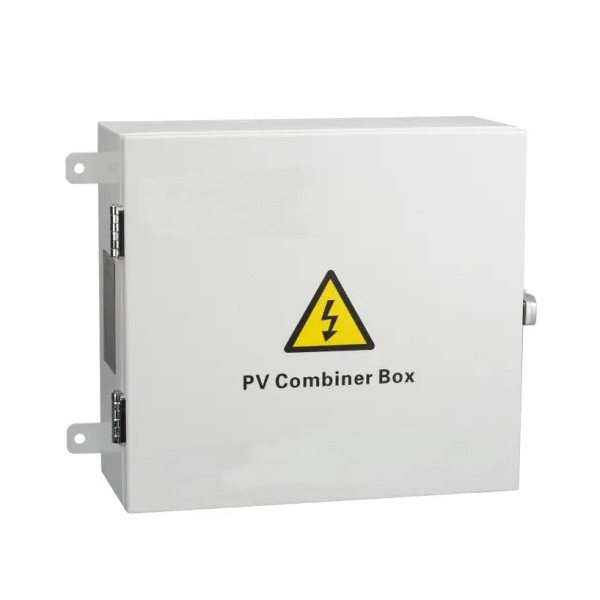

De Juer Electric® 1500V Surge Protector PV Solar Combiny Combiner Box die is gemaakt door Chinese fabrikanten is speciaal ontworpen om aan deze vereiste te voldoen, het kan overeenkomen met omvormerproducten om de volledige PV -systeemoplossing samen te stellen. DK-PV-serie PV Combiner Box, er zijn Surge Protective Device (SPD) in de uitvoeraansluiting, die de DC-zekeringsuitgang van de PV-combinatiedoos, omvormer en andere terminalapparatuur kan beschermen om ervoor te zorgen dat het hele PV-stroomopwekkingssysteem op lange termijn werkt en gestaag werkt.
+ Twee groepen onafhankelijke PV -array -invoer en uitvoer voor flexibele toepassing in verschillende verbindingsschema's:
+ Meerdere PV -invoerarrays die elk een maximale stroom van L0A hebben;
+ Een hoogspanningszekering voor de tegenaanvalpreventie van elke PV -invoerarray;
+ Een speciaal hoogspanningsbeveiligingsapparaat voor de PV-module;
+ Een speciale hoogspanningsstroomonderbreker voor uitgangsregeling van de PV-module;
+ Een mate van bescherming van IP65 voor het voldoen aan de behoefte aan buiteninstallatie.
| Model | BS4T | BS6T | BS8T | BS10T |
| Input -gegevens invoeren | ||||
| Aantal PV -invoerarrays | 4 | 6 | 8 | 10 |
| Maximale current van elke PV -invoerarray | 10a | |||
| Puse voor elke PV -invoerarray | 10a | |||
| Draadnummer van elke PV -invoerarray | Pg7,4 mm² | |||
| Uitvoergegevens | ||||
| Aantal uitvoerkanaal | 1 | 2 | ||
| Maximale uitgangsstroom | 40a | 60A in alles (30A uitgangskanaal) | 80A in alle (40A -uitgangskanaal) | 100A in alle (50A -uitgangskanaal) |
| Draadnummer van elk uitgangskanaal | PG16,8 mm2 voor elk uitgangskanaal | Pg16,10 mm2 voor elk uitgangskanaal | Pg16,10 mm2 voor elk uitgangskanaal | PG16,12 mm2 voor elk uitgangskanaal |
| Maximale uitgangsspanning | 800VDC | |||
| DC -uitgangsstroomonderbreker | Gekoppeld | |||
| Andere gegevens | ||||
| Bescherming | IP65 | |||
| Temperatuur | -30 ℃ ~+60 ℃ | |||
| Referentiegewicht (netto/bruto gewicht) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Apparatuurdimensie D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Verpakkingsdimensie D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Koelmethode | Natuurlijke koeling | |||
| Overspanningsbeveiliging | Gekoppeld | |||
| Grondwaalnummer | ≥6 mm2 | |||
