DC Solar System Array String Combiner Box

DC Solar System Array String Combiner Box

DC Solar System Array String Combiner Box naar een aansluitdoos, een elektrische behuizing die meerdere draden en kabels veilig verenigt via verschillende toegangspoorten. Een zonne-combinerbox combineert de output van talrijke strings van PV-modules voor aansluiting op de omvormer.

Product detail

China Goedkope DC Solar System Array String Combiner Box biedt gratis monster

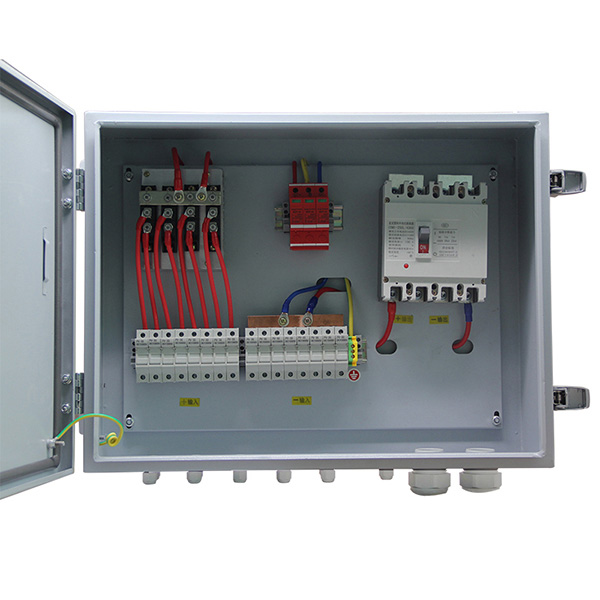

Beschrijving van DC Solar System Array String Combiner Box:

DC Solar System Array String Combiner Box Met algemene bescherming zoals tegenaanvalpreventie, overstroombeveiliging, overspanningsbeveiliging en bliksempreventie, worden PV-combinatorboxen gebruikt om de verbindingsdraden tussen een PV-module en een omvormer of controller te verminderen, het onderhoud eenvoudig te maken, de verlies en verbetering van de productveiligheid en betrouwbaarheid. De door ons geproduceerde PV-combinerbox heeft alle bovenstaande functies en biedt gebruikers een complete oplossing voor PV-stroomopwekkingssystemen.

Kenmerken van DC Solar System Array String Combiner Box:

1)Twee groepen onafhankelijke PV-array-invoer en -uitvoer voor flexibele toepassing in verschillende verbindingsschema's;

2) Meerdere PV-ingangsarrays die elk een maximale stroom van 10A hebben;

3) Een hoogspanningszekering voor de preventie van tegenaanvallen van elke PV-ingangsarray;

4) Een speciaal hoogspannings-bliksembeveiligingsapparaat voor de PV-module;

5) Een speciale hoogspanningsschakelaar voor de vermogensregeling van de PV-module;

6) Een beschermingsgraad van IP65 om te voldoen aan de behoefte aan installatie buitenshuis.

Kenmerken van DC Solar System Array String Combiner Box:

Model ZC4T ZC6T ZC8T ZC10T
Invoergegevens
Aantal PV-ingangsarrays 4 6 8 10
Maximale stroom van elke PV-ingangsarray 10 A
Puse voor elke PV-ingangsarray 10 A
Draadnummer van elke PV-ingangsarray PG7,4mm²
Uitvoergegevens
Aantal uitgangskanaal: 1 2
Maximale uitgangsstroom: 40A 60A in totaal (30A uitgangskanaal) 80A in totaal (40A uitgangskanaal) 100A in totaal (50A uitgangskanaal)
Draadnummer van elk uitgangskanaal PG16,8mm2 voor elk uitgangskanaal PG16,10mm2 voor elk uitgangskanaal PG16,10mm2 voor elk uitgangskanaal PG16,12mm2 voor elk uitgangskanaal
Maximale uitgangsspanning: 800VDC
DC uitgangsstroomonderbreker beschikbaar
Andere gegevens
Bescherming IP65
Temperatuur -30â„~+60â„
Referentiegewicht (netto/brutogewicht) 5.3/9.3 8,4/12,9 9.5/14.3 10,8/15.6
Afmetingen uitrusting D*B*H (mm) 340*300*140 360*340*145 400*420*145
Afmeting verpakking D*B*H (mm) 450*420*245 470*450*255 530*510*255
Koelmethode: Natuurlijke koeling
Overspanningsbeveiliging beschikbaar
Nummer aardedraad ≥6mm2
