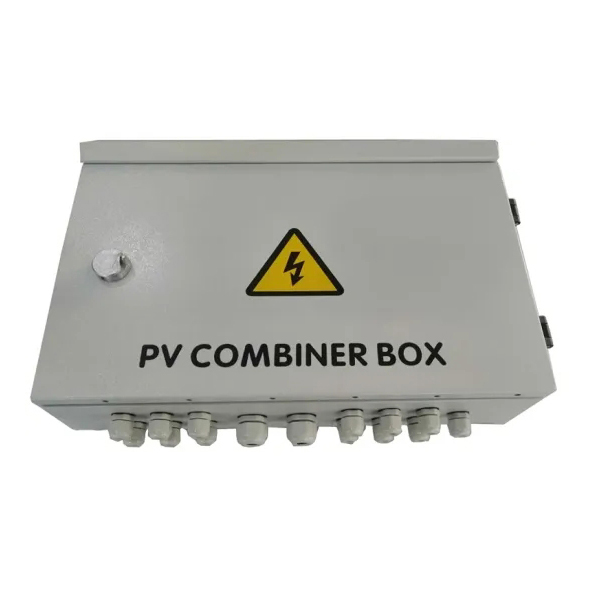

The Juer Electric® fotovoltaïsche array DC Solar Combiny Bus Bus Synthetische DC -ingang van 8 PV -componenten tot 1 uitgang. Elk kanaal is met een zekering. Uitgangszijde is uitgerust met bliksembeveiliging en stroomonderbreker. Het vereenvoudigt de invoerbedrading van de DC -stroomverdelingskast en omvormer aanzienlijk. Realiseer bliksemprotecion, bescherming van kortsluiting en aarding. PV Combiner Box verdeeld in twee typen: intrlligente box en niet-intelligente box. Intelligente PV -combinatiedoos is uitgerust met de bewakingsunit en detecteer vervolgens de ingangsstroom van elke string, detecteer de binnentemperatuur, detecteer de status van de bliksembeveiliging, detecteer de status van de stroomonderbreker en vat de uitgangsspanning samen, enzovoort.
Ontwerp en configuratie strikt overeenkomstig de technische specificatie voor fotovoltaïsche array DC Solar Combiny Box CGC/GF 037: 2014.
| Naam | ZC-PV12/1 |
| Maximale DC -spanning van het systeem | 1000 |
| Maximale invoerstroom voor elke tekenreeks | 15a |
| Maximale invoerreeksen | 12 |
| Maximale uitgangsschakelaarstroom | 160a |
| Aantal inverter MPPT | N |
| Aantal uitvoerreeksen | 1 |
| Categorie van test | ‖ Grade bescherming |
| Nominale ontladingsstroom | 20ka |
| Maximale ontladingsstroom | 40ka |
| Spanningsbeschermingsniveau | 3.8kV |
| Maximaal continu bedrijfsspanning UC | 1050V |
| Palen | 3P |
| Structuur kenmerk | Plug-push module |
| Beschermingscijfer | IP65 |
| Uitgangsschakelaar | DC Isolation Switch (Standard)/DC -stroomonderbreker (optioneel) |
| SMC4 -connectoren/DC Fuse/DC Surge Protector | Standaard |
| Monitoringmodule/voordeling voorkomen | Optioneel |
| Doosmateriaal | Metaal |
| Installatiemethode | Muurmontagentype |
| Bedrijfstemperatuur | -25 ℃-+55 ℃ |
| Verhoging van de temperatuur | 2 km |
| Toegestane relatieve vochtigheid | 0-95%, geen condensatie |
Bied gebruikers een veilige, korte, mooie en toepasselijke fotovoltaïsche systeemproducten.
Fotovoltaïsche array DC Solar Combiny Combiny Box hanteert het buitenmuur gemonteerd type, die zich aanpassen aan de harde omgeving. Naast de kerncomponenten kan de andere worden aangepast door gebruikersvereisten.
