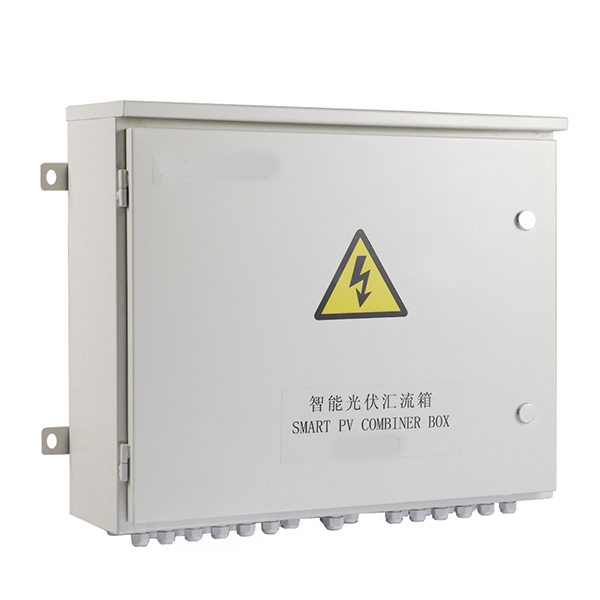

PV Solar Junction Box: Solar Combiner+AC Electronical 2 IN 1 PV Box Doorlooptijd: 7-10 dagen Productherkomst: GUANGDONG, CHINA Verzendpoort: SHENZHEN of GUANGZHOU Poort Betaling: T/T, Western Union, PayPal, onherroepelijke L/C op zicht MOQ: 1 Set Productbeschrijving In het zonne-pompsysteem, om de verbinding tussen de fotovoltaïsche zonne-array en de omvormer te verminderen, de betrouwbaarheid van het systeem te verbeteren en de installatie en het onderhoud van het systeem te vergemakkelijken, is het over het algemeen noodzakelijk om een combibox toe te voegen tussen het fotovoltaïsche zonnepaneel en de omvormer. Fotovoltaïsche modules en omvormers. Gebruikers kunnen een bepaald aantal fotovoltaïsche cellen van dezelfde specificatie in serie aansluiten om een reeks fotovoltaïsche cellen te vormen, en vervolgens meerdere fotovoltaïsche cellen in serie aansluiten op de combinerbox. Nadat de stroom is verzameld door de fotovoltaïsche afleider, kan de fotovoltaïsche omzetter via de afleider en stroomonderbreker naar de fotovoltaïsche omzetter worden gestuurd om een complete set fotovoltaïsche omvormers te vormen.
â—† Ingebouwde DC-onderbrekers en AC-onderbrekers voor hybride pompsystemen op zonne-energie
â—† Overspanningsbeveiliging
â—† Meerdere koelkanalen
â—† IP65 beschermingsgraad, kan veilig buiten worden gebruikt.
â—†De wandmontage van de backplane is eenvoudig te installeren en te onderhouden.
â—†Anti-reverse module om schade aan back-end apparatuur veroorzaakt door negatieve en positieve poolverbinding te voorkomen
| Model | ZCL1+2 | ZCH3+2 | ZCH3+4 | ZCH3+6 | ZCH3+8 |
| ZONNE-INGANG | |||||
| Zonne-ingangsparen (+, - ) | 2 | 2 | 4 | 6 | 8 |
| Elke string ingang max stroom | 15A | 15A | 15A | 15A | 15A |
| Elke string zekering stroom: | 15A | 15A | 15A | 15A | 15A |
| Uitgangsparen (+,-) | 1 | 1 | 1 | 1 | 1 |
| DC stroomonderbreker Stroom | 32A | 32A | 63A | 100A | 160A |
| Zonne-ingang Max. spanning | DC500V | DC1000V | DC1000V | DC1000V | DC1000V |
| DC-overspanningsbeveiliging | Ja | Ja | Ja | Ja | Ja |
| Max DC-uitgangsstroom | 30A | 30A | 60A | 90A | 120A |
| AC-INGANG | |||||
| AC-ingangsspanning: | enige fase 220~240V | 3 fasen 380~440V | 3 fasen 380~440V | 3 fasen 380~440V | 3 fasen 380~440V |
| Max AC-ingangsstroom: | Enkele fase 32A | 3 fase 32A | 3 fase 63A | 3 fasen 100A | 3 fasen 100A |
| AC-overspanningsbeveiliging | Ja | Ja | Ja | Ja | Ja |
| AC-uitgang max. stroom | Enkele fase 32A | 3 fase 32A | 3 fase 63A | 3 fasen 100A | 3 fasen 100A |
| Beschermingsklasse | IP65 | IP65 | IP65 | IP65 | IP65 |
| Bedrijfstemperatuur: | ~20 tot 50 | ~20 tot 50 | ~20 tot 50 | ~20 tot 50 | ~20 tot 50 |
| Netto Grootte (mm) | 440*380*170 | 440*380*170 | 440*380*170 | 528*456*204 | 528*456*204 |
